INFORME (Investigación
informativo)
I. PROBLEMA DE INVESTIGACIÓN
1.1 Planteamiento del problema:
Cargador de
batería con sistema LCD
1.2 Formulación del problema:
Informarme
acerca de los componentes del cargador universal con sistema LCD.
1.3 Justificación
El cargador
de batería con sistema LCD es un objeto que nos es muy útil a todos nosotros
puesto que acepta toda clase de baterías e incluso te indica el porcentaje de
llenado pero una vez que conozcamos todo
sobre los componentes que la conforman será muy interesante y querremos saber
mucho más.
1.4 Limitaciones
1.5 Objetivos :
1.5.1 General:
Poder aprender sobre el
funcionamiento de todos los componentes que conforman el
Cargador.
1.5.2 Específicos:
- Cada componente del cargador
tienen diferente función y por tal motivo es mi interés
Conocer y aprender sus funciones e
importancia en dicho objeto.
- determinar cómo nos ayuda el estudio del
cargador universal con sistema LCD.
II. MARCO
TEÓRICO
2.1. Antecedentes
2.1. Antecedentes
En junio de
2009, las compañías europeas fabricantes de móviles acordaron la creación de un
cargador común. El documento que recogía la moción se llamó Memoria de
Entendimiento y recibió la firma de por lo menos 14 compañías de la industria,
comprometidas con confiar el vínculo entre sus equipos y las fuentes de energía
al estándar micro USB. En un gran ejercicio de sentido común la idea, como
ocurre con pocas cosas, ha tenido buena acogida y en los últimos años se ha
replicado por parte de otras empresas sin necesidad de mayores normativas al
respecto.
De esta
manera comenzó el camino hacia la unificación de los puertos de carga de todos
los móviles con prestaciones de datos, especialmente los comercializados en los
27 países de la Unión Europea donde, hasta antes de la Memoria de
Entendimiento, existían por lo menos 30 modelos distintos de cargadores móviles.
El estándar micro USB trajo como beneficio, además, la opción de alimentar los
móviles usando el ordenador como transformador de corriente en caso de no
disponer de más enchufes o de un cable con terminal para conectarse
directamente a la toma eléctrica.
De las
primeras empresas en firmar el acuerdo destacan nombres como Apple, Emblaze
Mobile, Huawei Technologies, LGE, Motorola Mobility, NEC, Nokia, Qualcomm,
Research In Motion (RIM), Samsung, Sony Ericsson, TCT Mobile (ALCATEL mobile
phones), Texas Instruments y Atmel.
2.2. Bases
teóricas
2.3.
Definición de término:
ü
Puerto USB:
Un puerto USB permite conectar hasta 127
dispositivos y ya es un estándar en los ordenadores de última generación, que
incluyen al menos cuatro puertos USB 2.0 en los más modernos, y algún USB 1.1
en los más anticuados
ü
Pantalla LCD:
Es
un componente del LCD universal charger
que permite indicar el porcentaje de cargado de las baterías, facilitando a las
personas para que el proceso de la percepción
de
recarga sea más clara y exacta.
ü
Condensadores electrolíticos de 2.2Uf
de 400v ; 2.2Uf de 50v; 220uf de 10v:
Estos
condensadores regulan el paso del voltaje en el circuito de un modo que lo
absorben momentáneamente y luego lo sueltan de poco a poco .
ü
Transformador de 12v:
Este
objeto me convierte el voltaje AC de 220v a uno de 12v AC.
ü
2 Diodos 4007:
estos
diodos me rectifican el voltaje AC (voltaje de corriente alterna),
convirtiéndolo a un voltaje de DC(voltaje de corriente continua)
ü
6 resistencias:
Estas
resistencias me absorben el voltaje y corriente para un mejor funcionamiento.
ü
Integrado HT3786D :
Es
una tensión de referencia, detección de alimentación de la unidad LCD integrada
con un chip de control cargador universal, con la polaridad de la batería de
identificación automática, la protección de cortocircuito, sobre protección de
la temperatura.
ü
Led:
Este
led de luz me permite iluminar la pantalla LCD para una mejor vista de esta.
III. MARCO METODOLÓGICO
3.2 Variables:
ü
Carga
baterías de Li-ion de hasta 2000mAh
ü
Alto
rendimiento, con el voltaje de 110 a 240V
ü
Pantalla
LCD indicadora de carga.
ü
Micro
chip de computadora con velocidad, eficiencia, y la función automática SHUFF.
ü Tamaño pequeño, poco peso, fácil de
llevar a cabo. Aplicable a la mayoría de 3.6V Li-ion Recargable baterías de
teléfonos móviles, Radios, Cámaras, etc.
ü
Posee
entrada USB de Carga Univesal
3.3.1 Tipo de estudio :
3.3.2
Diseño de investigación:
descriptivo simple.
3.4
Población y muestra
Lote: 52288
3.5 Método
de investigación
3.6
Técnicas e instrumentos de recolección de datos

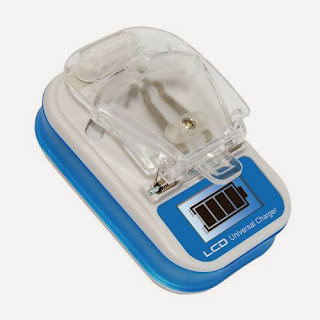

Modelo:
LCD818Alto rendimiento, interruptor de baterias está contenido en el interior,
con el rango de tensión eléctrica de 110-240V.
Con monitor
TV LCD inteligente para que el proceso de la percepción de recarga sea más
clara y exacta. La recarga y descarga es controlada por micro chip de
computadora de escritorio, con alta velocidad y eficiencia, y la acción
automática de apagado cuando la recarga se ha completado.
Es seguro y confiable .El capacidad y el peso
de la misma son adecuados para llevar a su alrededor. Adecuado para la mayoría
de baterías Litio 3.6V tensión eléctrica o 3.7V.Con el circuito interior
inteligente, que puede transformar automáticamente la polaridad del cargador a
la adecuada para el ánodo y el cátodo de la batería
3.7
Métodos de Análisis de datos
|
catalogo
|
objeto
|
|
1.Indicador LCD de
tensión de carga, capacidad de carga y carga dinámica.
2. Cargador Universal
LCD para todos los tipos de baterías de Li-ion teléfono móvil, cámaras de
fotos, etc., hasta 3,7V 3000 mAh.
3. Identifica
automáticamente el positivo de la batería (+) y el negativo (-).
4. Incorpora en su
interior un interruptor de encendido de alto rendimiento, con el rango de voltaje
eléctrico de 110-220V.
5. Peso: 64.0 gr.
6. Dimensión: 80mm, 50
mm, 20 mm.
7. Color: Azul.
|
1.contiene un
indicador LCD con carga dinámica.
2.este cargador acepta
todo tipo de baterías de li-ion hasta 4.3v 300Ma Max.
3. posee dos pinzas
con polaridad que me indican si la batería está bien puesta.
4 Incorpora en su
interior un interruptor de encendido de alto rendimiento, con el rango de
voltaje eléctrico de 100-240V.
5.peso: 70.2 gr.
6. Dimensión: 80mm,
53mm , 22mm
7color : Azul.
|
